Як зняти петлю дверної засувки та важіль мікроперемикача (сушильна машина)

Рішення

Безпека

Уся робота, яка виконується всередині приладу, вимагає спеціальних навичок і знань і може виконуватися лише кваліфікованими та авторизованими інженерами з обслуговування.

Ця платформа не обладнана перемикачем ON/OFF.

Перш ніж отримати доступ до внутрішніх компонентів, вийміть вилку з розетки, щоб відключити джерело живлення.

Деякі компоненти механічної частини можуть спричинити травми, тому використовуйте відповідний захист і будьте обережні.

Завжди зливайте з приладу всю воду, перш ніж класти його на бік.

Якщо прилад потрібно поставити на бік для обслуговування або з іншої причини, покладіть його на лівий бік, щоб уникнути ризику потрапляння залишків води на основну плату.

1. Відкрутіть гвинти, що кріплять його до корпусу.

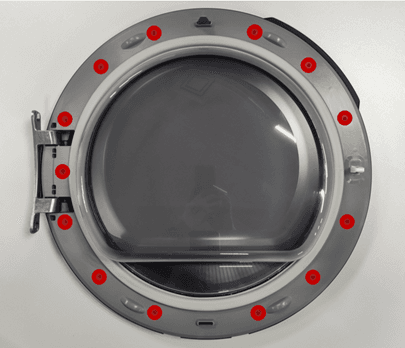

2. Послабте 13 гвинтів по периметру, які кріплять внутрішню дверну раму. Обережно відкрийте дверцята, натиснувши на скляний елемент.

Засувка

Відкрутіть 2 гвинти, які кріплять засув.

Петля

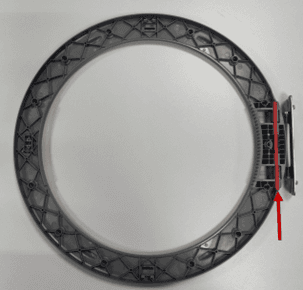

Щоб зняти петлю, просто зніміть штифт, який кріпить її до задньої рами

Важіль мікроперемикача дверей

Щоб зняти важіль дверного мікроперемикача, натисніть на два кріпильні затискачі. Натискайте на важіль, поки не знімете його повністю.
